Oberflächenbeschichtung von
Großteilen und schweren Lasten
Großteilen und schweren Lasten
Schwerlast-Fördertechnik für Lackieranlagen
Die Oberflächenbeschichtung von schweren Werkstücke und Großbauteilen stellt an die Fördertechnik Anforderungen, die weit über klassische Lackiertechnik hinausgehen. Lasten von mehreren Tonnen müssen präzise durch Vorbehandlung, Tauchbäder, Trockner und Lackierkabinen geführt werden – ohne Verzögerungen, ohne Beschädigungen und vor allem mit individuellen Abfolgen aufgrund stark unterschiedlicher Taktzeiten. Gleichzeitig ist im Schwerlastbereich die Bauteilvielzahl höher und Qualitätsanforderungen anders.
Wirtschaftliche Fördertechnik in Lackierlinien
Vollert entwickelt Fördertechniksysteme, die diese Komplexität beherrschbar machen. Nicht als Einzelkomponente, sondern als durchgängige Materialflussarchitektur, die Produktionslogik, Anlagengeometrie und Schnittstellen gemeinsam betrachtet. Das Ergebnis sind Lackierlinien mit integrierter Prozess- und Automatisierungstechnik, die hohe Anlagenproduktivität, kurze Durchlaufzeiten und stabile Prozesse auch bei wachsenden Anforderungen sicherstellen.
Die deckengeführte Shuttle-Technologie ermöglicht den automatisierten Transport schwerer Werkstücke Die Fördertechnik umfasst Umlaufanlagen mit Auf- und Abgabesystemen, Längsfördertechnik, Verteilmanipulatoren sowie Hub-, Dreh- und Schwenkeinrichtungen für Warenträger. Automatikkrane versorgen die Prozessplätze mit Transporteinheiten. Funktionswarenträger (Skids) integrieren Dreh-, Schwenk- und Höhenverstellungen für definierte Werkstückpositionen in Vorbehandlungs- und Lackierprozessen.
Boden-Fördertechnik bildet in vielen Schwerlast-Lackierlinien das Rückgrat des kontinuierlichen Materialflusses. Zum Einsatz kommen Umlaufanlagen mit Rollenbahnen, Querfahrverteil- und Hubwagen, Dreh- und Schwenktische sowie Kettenförderer für Lackschlitten. Zentralschiebebühnen übernehmen die Ver- und Entsorgung der Prozessplätze, während Schub- und Zugsysteme den getakteten oder kontinuierlichen Materialfluss durch Strahl-, Reinigungs-, Lackier-, Abdunst- und Trocknungsbereiche sicherstellen
Hubtische, Senkrechtförderer und Tauchvorrichtungen Hubtische, Senkrechtförderer und Tauchvorrichtungen
Für Tauchprozesse in der Vorbehandlung oder Kathodischen Tauchlackierung (KTL) sind präzise steuerbare Hubbewegungen entscheidend. Eintauchgeschwindigkeit, Verweilzeit und Auftauchbewegung beeinflussen direkt die Schichtqualität. Anlagensysteme von Vollert setzen heute den Standard, wenn es darum geht, Werkstücke hängend oder bodengeführt, quer- oder längsgeführt durch das Tauchbecken zu transportieren. Auf- und Abnahme-Handlingsysteme zum Übergeben/Übernehmen der Werkstücke auf/von den Lackierschlitten sowie Tauchmanipulatoren und Tauchkransysteme (stationär und fahrbar) sind verfügbar.
In der Praxis
Wo Schwerlast-Lackierung Anwendung findet
Schwerlast-Fördertechnik für Oberflächenbeschichtungsanlagen ist kein Nischenthema. Sie ist in einer Vielzahl von Industrien ein kritischer Produktionsfaktor – überall dort, wo große oder schwere Bauteile eine definierte Oberflächenqualität erfordern und wo Lackierprozesse eng in die Produktionslogik eingebunden sind.

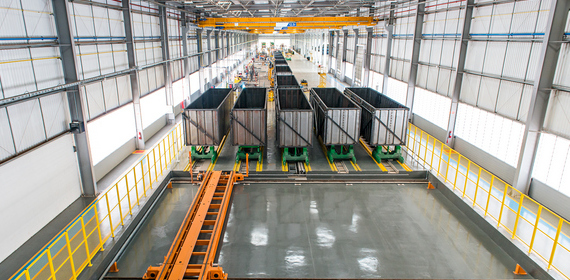

AUTOMOBIL- UND NUTZFAHRZEUGINDUSTRIE
Karosserien, Rahmen, Achsen und Fahrwerkskomponenten müssen in hohen Stückzahlen, oft mit unterschiedlichen Taktzeiten und in mehreren Farbvarianten beschichtet werden. Gleichzeitig steigen Bauteilgewichte und -abmessungen, insbesondere im Nutzfahrzeugbereich. Vollert realisiert Fördertechniksysteme, die diese Anforderungen auch bei wachsender Variantenvielfalt stabil abbilden. Starr verkettete Fördertechnik kann diese Anforderungen nicht erfüllen.

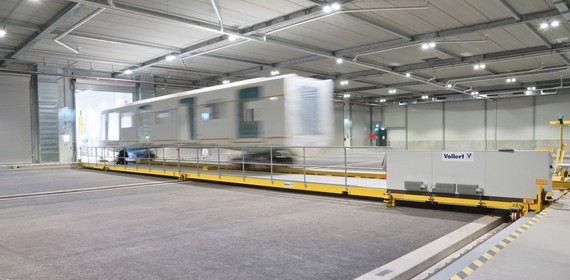

SCHIENENFAHRZEUG- UND VERKEHRSTECHNIK
Drehgestelle, Wagenkästen und Großbauteile aus dem Schienenfahrzeugbau erfordern Fördertechnik, die für extreme Abmessungen und Gewichte ausgelegt ist. Gleichzeitig sind Oberflächenschutz und Beschichtungsqualität in diesem Segment sicherheitsrelevant. Vollert bringt hier Erfahrung aus realen Projekten mit, in denen Bauteilgewichte von 20 Tonnen und mehr zur Standardanforderung gehören.
ANTRIEBSTECHNIK UND MASCHINENBAU
Großgetriebe, Motorengehäuse, Hydraulikkomponenten und Maschinengestelle erfordern Beschichtungsprozesse, die auf individuelle Stückzahlen, hohe Gewichte und komplexe Geometrien ausgelegt sind. Vollert hat in diesem Segment Referenzprojekte realisiert, darunter Anlagen für einen der weltweit größten Antriebshersteller.
AGRARTECHNIK UND LANDMASCHINENBAU
Rahmen, Kabinen, Achsen sowie Anbaugeräte und Komponenten für Traktoren, Mähdrescher und weitere Landmaschinen erfordern Fördertechnik für große Bauteile, hohe Werkstückgewichte und eine hohe Variantenvielfalt. Gleichzeitig müssen Beschichtungsanlagen flexibel auf unterschiedliche Produktprogramme und Losgrößen reagieren. Vollert realisiert Schwerlast-Fördertechnik, die diese Anforderungen mit hoher Prozesssicherheit, präziser Positionierung und maximaler Anlagenverfügbarkeit erfüllt.
Schwerlast-Lackiertechnik hat eigene Regeln
Schwerlast-Fördertechnik in der Oberflächentechnik ist kein Transportproblem. Sie ist ein Prozessproblem. Jede Bewegung eines Werkstücks – ob beim Strahlen, in die Vorbehandlung, durch das Tauchbad, in den Trockner oder in die Lackierkabine – ist Teil eines chemischen, thermischen oder mechanischen Prozessschritts. Timing, Positioniergenauigkeit und Bewegungscharakteristik beeinflussen direkt die Beschichtungsqualität.
Bei schweren Werkstücken ab zwei Tonnen, bei Großbauteilen aus dem Nutzfahrzeug-, Schienenfahrzeug- oder Maschinenbau kommen weitere Anforderungen hinzu: Traglastkapazitäten, die Standardfördertechnik überfordern; Bauteilgeometrien, die besondere Aufhängungen oder Trägergestelle erfordern; Prozessumgebungen mit aggressiven Medien, hohen Temperaturen oder Explosionsschutzzonen, die an Materialwahl und Antriebstechnik besondere Anforderungen stellen.
Wer in diesem Umfeld Fördertechnik plant, muss Lackierprozess, Materialflusslogik, Leit- und Steuerungstechnik sowie Anlagenarchitektur als Einheit denken. Genau das ist der Ansatz, den Vollert in Projekten mit namhaften Herstellern aus der Automobil-, Nutzfahrzeug-, Verkehrstechnik- und Antriebsindustrie konsequent verfolgt.
Brownfield-Integration
Häufig steht man nicht vor der Aufgabe, eine Lackierlinie auf der grünen Wiese neu zu errichten. Eher geht es darum, bestehende Anlagen zu erweitern, zu modernisieren oder in veränderte Produktionsanforderungen einzupassen. Genau diese Situation stellt an Fördertechnik besondere Anforderungen.
Im Brownfield müssen neue Förderelemente in vorhandene Hallenstrukturen, bestehende Prozessbäder, laufende Produktionstakte und vorhandene Steuerungsarchitekturen integriert werden. Gleichzeitig darf die Umrüstung den laufenden Betrieb so wenig wie möglich beeinträchtigen. Das erfordert eine Planungsmethodik, die Bestandsaufnahme, Schnittstellenanalyse und Umsetzungsplanung konsequent zusammenführt. Vollert bringt in Brownfield-Projekten besondere Stärke ein: durch systematische Analyse bestehender Anlagen, durch modulare Systemarchitekturen, die schrittweise integriert werden können, und durch Erfahrung in der Koordination von Umbaumaßnahmen im laufenden Betrieb. So entstehen Lösungen, die nicht nur technisch überzeugen, sondern im realen Produktionsumfeld funktionieren.
Häufige Planungsfehler
Projekte für Schwerlast-Lackierlinien scheitern selten an der grundsätzlichen Investitionsbereitschaft. Häufiger entstehen Probleme dort, wo Prozessanforderungen unterschätzt, Schnittstellen zu spät berücksichtigt oder Systemarchitekturen zu eng gedacht werden.
Wer Fördertechnik und Beschichtungsprozess unabhängig voneinander plant, riskiert Ineffizienzen an den Schnittstellen. Fördergeschwindigkeit, Eintauch- und Hubbewegungen, Verweilzeiten in den einzelnen Prozessstufen sowie Taktabstände müssen exakt aufeinander abgestimmt sein. Auch die Positioniergenauigkeit der Warenträger beeinflusst die Beschichtungsqualität und den Anlagenoutput. Werden diese Parameter erst in einer späten Projektphase zusammengeführt, sind aufwendige Anpassungen häufig unvermeidlich. Eine integrierte Planung von Materialfluss und Prozesstechnik schafft dagegen die Grundlage für einen stabilen, wirtschaftlichen und leistungsfähigen Anlagenbetrieb.
Lastprofile zu konservativ oder zu optimistisch ansetzen Lastprofile zu konservativ oder zu optimistisch ansetzen
Die Auslegung einer Schwerlast-Fördertechnik auf Basis von Durchschnittswerten führt häufig zu Fehleinschätzungen. Werden Lasten zu niedrig angesetzt, können Überlastungen, erhöhter Verschleiß oder ungeplante Stillstände die Folge sein. Eine überdimensionierte Anlage verursacht hingegen unnötig hohe Investitions- und Betriebskosten. Entscheidend ist deshalb eine realistische Analyse der tatsächlichen Werkstückgewichte, Abmessungen, Schwerpunkte und Taktanforderungen – einschließlich zukünftiger Produktvarianten. Auch sinnvoll dimensionierte Pufferzonen tragen dazu bei, Lastspitzen auszugleichen und einen kontinuierlichen Materialfluss sicherzustellen.
Fördertechnik in Oberflächenbeschichtungsanlagen ist außergewöhnlichen Umgebungsbedingungen ausgesetzt. Aggressive Chemikalien in Vorbehandlungsbädern, hohe Temperaturen in Trocknungs- und Einbrennöfen, Feuchtigkeit sowie explosionsgefährdete Bereiche in Lackierkabinen stellen hohe Anforderungen an Konstruktion und Komponenten. Werkstoffe, Korrosionsschutz, Antriebstechnik, Sensorik und Steuerung müssen exakt auf diese Einsatzbedingungen abgestimmt werden. Werden diese Einflussfaktoren bereits in der Planungsphase berücksichtigt, lassen sich Ausfälle vermeiden, Wartungsaufwand reduzieren und die Lebensdauer der gesamten Förderanlage deutlich erhöhen.
Produktionsprogramme verändern sich kontinuierlich. Neue Werkstückgeometrien, zusätzliche Farbvarianten, kleinere Losgrößen oder steigende Anforderungen an Individualisierung erfordern eine flexible Fördertechnik. Wird eine Anlage ausschließlich für das aktuelle Produktspektrum ausgelegt, sind spätere Erweiterungen häufig mit hohem Aufwand verbunden. Deshalb sollten bereits in der Konzeptphase Reserven für zukünftige Entwicklungen eingeplant werden. Modulare Fördertechnik, flexible Warenträger und anpassbare Steuerungskonzepte ermöglichen es, Produktionskapazitäten und Prozesse später wirtschaftlich an neue Marktanforderungen anzupassen.
Wartbarkeit und Verfügbarkeit nachrangig behandeln Wartbarkeit und Verfügbarkeit nachrangig behandeln
Ungeplante Stillstände in Lackierlinien verursachen erhebliche Kosten. Neben Produktionsausfällen können bereits beschichtete Werkstücke beschädigt werden oder komplette Prozessketten zum Stillstand kommen. Deshalb sollten Wartungsfreundlichkeit und Anlagenverfügbarkeit von Anfang an Teil der Systemplanung sein. Dazu gehören gut zugängliche Komponenten, redundante Antriebe an kritischen Stellen, moderne Diagnosesysteme sowie vorausschauende Wartungskonzepte. Eine intelligente Anlagenarchitektur reduziert ungeplante Ausfallzeiten, vereinfacht Servicearbeiten und sorgt langfristig für einen sicheren und wirtschaftlichen Betrieb der gesamten Beschichtungsanlage.
